Buchwagenbeschickung

Automatische Buchwagenanlagen sind in der Reifenindustrie ein Begriff. Sie werden eingesetzt um eine hohe Qualität der Laufstreifen und Reifen zu erreichen sowie aus Rationalisierungsgründen. Systraplan, Spezialist für die Lagertechnik von Plattenmaterial, kann auf eine langjährige Tradition in der Entwicklung von Buchwagenbeschickungen für die Reifenindustrie zurückblicken. Die Erfahrungen, die wir mit dem Bau dieser Anlage in großen Stückzahlen über die Jahre gewonnen haben, wurden dabei umgesetzt.

[headline=4]Reduzierung der Maschinen Stillstandzeiten[/headline]Eine Vielzahl von Details wurden verbessert um eine bessere und schneller Wartung zu ermöglichen oder eine mögliche Reparatur schneller durchzuführen. Dadurch können die Maschinen Stillstandzeiten reduziert werden und die Zuverlässigkeit der Buchwagenbeschickung gesteigert werden.


Zum Beispiel wurden die Antriebsketten gegen wartungsfreie Zahnriemen getauscht.

Der Power Twist Riemen wird für die Transportbänder eingesetzt. Diese Riemen brauchen nicht mehr geschweißt werden sondern kann sehr einfach ohne Werkzeug ersetzt und repariert werden.

Verbesserung der Qualität

Die Qualität der Reifen hängt von der richtigen Transportweise und der Lagerung des ursprünglichen Produktes ab.

Es ist nicht von Bedeutung, welcher Buchwagentyp eingesetzt wird oder ob die Reifenrohlinge gedreht werden müssen – wichtig ist eine genaue und einheitliche Lagerung der Laufstreifen bzw. Reifenrohlinge, um eine konstant hohe Qualität zu gewährleisten.

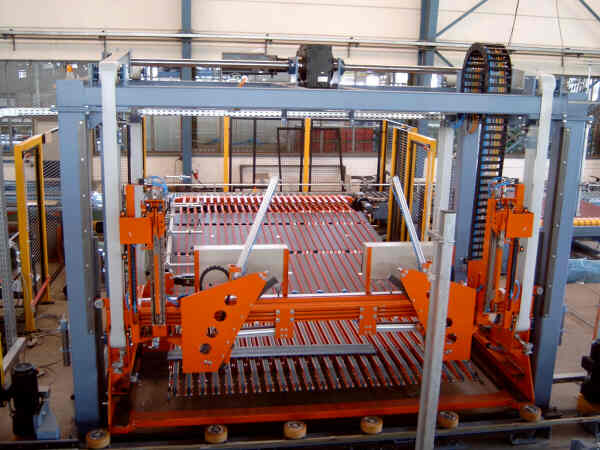

Darstellung einer Buchwagenbeladung mit Vakuumbeladung oder Bandtablett:

1. Einlaufrollenbahn mit Vakuumwender oder seitlicher Übernahmestation
2. Riemenförderer zum Quertransport, zur Chargenbildung und Speicherung
3. Saugrahmen oder Bandtablett mit Niederhalter
4. Buchwagentransportsystem zum Wechseln der Buchwagen

Hauptkomponenten eines automatischen Buchwagensystems mit einer Leistung von 30 Streifen pro Minute:

• Einlaufrollenbahn mit variabler Antriebsgeschwindigkeit
• Manuelle Buchwagenbeladeeinrichtung für Ausschuss-Laufstreifen
• Vakuumwender oder seitliche Übernahmestation
• Riemenförderer zum Quertransport zur Chargenbildung und Speicherung
• Bandtablett oder Vakuumladekopf
• Niederhalter
• Buchwagentransportsystem zum Beladen der Buchwagen, Wenden (doppelseitiger Buchwagen) und Speicherung
• Elektrische Steuerung mit oder ohne Visualisierung zur Anpassung an die Kunden-Computer (Allen Bradley, Mitsubishi, Siemens)

Seit ihrer Gründung im Jahre 1974 hat die Firma SYSTRAPLAN mehr als 70 automatische und halbautomatische Handlingsysteme für Laufstreifen, Reifenrohlinge und Reifen ausgeliefert.

Sämtliche Anlagen verfügen über folgende Eigenschaften:

• Verbesserte Produktqualität
• Erhöhter Ausstoß
• Einsparung von Arbeitskräften
