Systramatic Portal- und Aufteilsäge

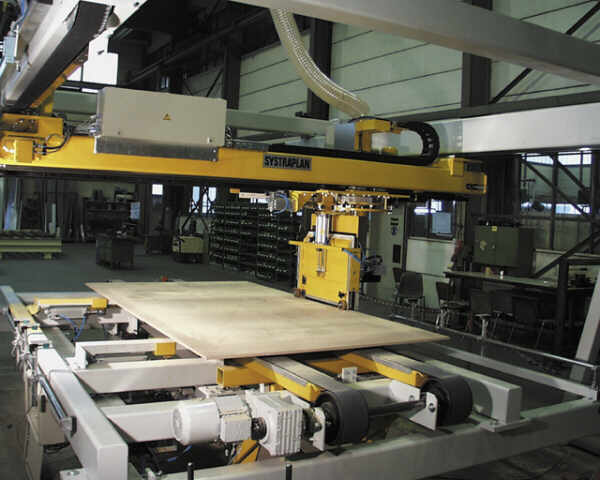

Die Säge besteht im Kern aus einem um 360 Grad drehbaren Sägenkopf, der je nach Bedarf mit einer Vorritzsäge ausgerüstet wird. Das Drehen des Kopfes erfolgt elektromotorisch.

Der Sägenkopf wird über die Fläche des Sägentisches mit Hilfe eines längsfahrenden Portals und eines am Portal querfahrenden Supports 2-achsig gesteuert.

Der Antrieb des Sägenportals und des Sägenkopfes erfolgt durch Servoantriebe, womit eine hohe Positionierungsgenauigkeit gewährleistet wird.Der Sägentisch ist ein heb- und senkbares Riemensystem zur Paketbeschickung und Fixmaßentsorgung.

Die Auflagen bestehen aus Verschleißplatten oder aus steuerbaren Segmenten, die je nach Schnittbild automatisch im Bereich der Säge absenken. Durch die Möglichkeit der Steuerung jedes Einzelriemens ist eine Mehrfach-Bundaufteilung möglich.

Die Längsausrichtung erfolgt mittels verfahrbarer Ausrichter und stirnseitiger Spannzangen, welche je nach Schnittbild bei Bedarf einzeln abgesenkt werden können.
Die Querausrichtung erfolgt durch angetriebene Seitenlineale und absenkbare Seitenanschläge.

Die beidseitig des Sägenblattes angebrachten stabilen Druckbalken verhinden ein Verrutschen der Platten während des Querschnittes. Sie werden bei Längsschnitten automatisch aus dem Bereich des Sägenkopfes gefahren.

Der Sägenkopf ist mit einer speziellen Absaughaube ausgerüstet und kann an jede Absauganlage angeschlossen werden. Die Säge wird wahlweise mit einer Siemens S7 oder einer PC-Steuerung ausgerüstet.



Vorteile der SYSTRAMATIC-Aufteilsäge

• Hohe Positioniergenauigkeit durch Servoantriebe
• Bundaufteilung , Diagonal- und Winkelschnitte sind möglich.
• Hohe Leistung auf einer geringen Produktionsfläche.
• Die Platten müssen nicht manuell gedreht werden.
• Automatische Beschickung und Paketbildung möglich.
• Anbindung von Stapelhilfen für die zugeschnittenen Platten möglich.
