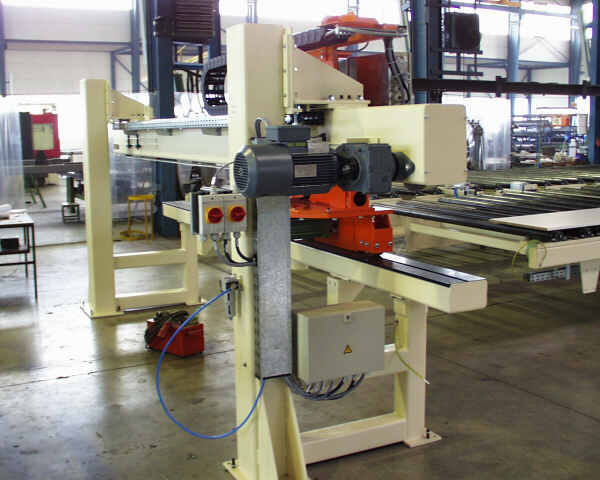

Schnelle Quersäge für die Produktion von Dünnspanplatten

Sägenportal in Stahlschweiß- und Schraubkonstruktion aus genormten Stahlbauprofilen.

Quersägenaggregat von unten schneidend auf Linearführungen abgetragen, mit durchgehender Tischauflage. Antrieb über Zahnriemen und Servomotor.

Absaugung von unten über festangeordnete Absaughaube. Absaugung von oben für eine möglichst spänefreie Plattenoberfläche über pneumatisch hochschwenkbare Absaughaube mit Oberdruckrollen.

Plattenklemmung über pneumatisch steuerbare Oberdruckrollen vor dem Sägenaggregat. Sägenauslauf zum Werkzeugwechsel.

Längenmesseinrichtung über Positionierungseinheit mit Messrad. Manuelle Winkeljustiermöglichkeit in Querrichtung

Vorteile der SYSTRAPLAN – Quersäge für Dünnspannplatten

• Vorschubgeschwindigkeit des Sägenaggregates bis zu 170m/min.
• 1,1 Sekunden für 2.100 mm Schnittlänge.
• Beschleunigung des Sägenaggregates bis zu 30 m2/s
• Sägen im Gleich- und im Gegenlauf.
