Kommissionierkonzepte für den Holzhandel



Hochregal- und Kommissionierlager

Von der Carl Götz GmbH aus Neu-Ulm, einem der führenden Holzfachhändler in Deutschland mit Niederlassungen in ganz Deutschland, erhielt Systraplan den Auftrag für die Planung und den Bau eines Lager- und Distributionszentrums für Holzwerkstoffe.

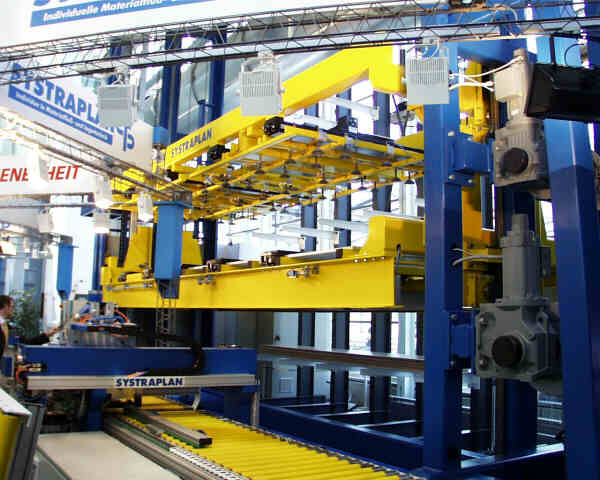

Regalbediengerät Plattenlager
Auslagerzone
Schneller Warenumschlag und große Durchsatzmengen bei hoher Sortimentstiefe und guter Wirtschaftlichkeit – diesen mitunter gegenläufigen Forderungen will Carl Götz mit einer leistungsfähigen Lagerlogistik entsprechen.

Seit über 50 Jahren ist Carl Götz Partner der holzverarbeitenden Industrie und des Handwerks. Zu den Kunden zählen Schreiner, Tischler, Zimmereien, der Holzfachhandel, der Holz- und Fertighausbau, das Baugewerbe, Möbelhersteller, die Verpackungsindustrie und der Fahrzeugbau. Entsprechend vielschichtig und umfassend ist natürlich das Sortiment. Das Unternehmen beschäftigt zurzeit über 400 Mitarbeiter.

Schnellere Auftragsabwicklung und höchstmögliche Verfügbarkeit

Mit der mutigen Investition in ein modernes Lager- und Distributionszentrum für Holzwerkstoffplatten soll das Serviceangebot für die Kunden und Lieferanten verbessert werden. Eine noch schnellere Auftragsabwicklung, höchstmögliche Verfügbarkeit und insbesondere höchste Qualitätssicherung im Warenumschlag und in der Auslieferung sind die wichtigsten Ziele, die das Unternehmen mit dieser Investition verfolgt.

Hochregallager für Platten zum automatischen Kommissionieren
Aus- bzw. Einlagerrollenbahn
Um diese Ziele zu erreichen, wurde am Standort Neu-Ulm ein Lager - und Distributionszentrum mit 3.000 – 9.000 Lagerplätzen (je nach Plattengröße) in Betrieb genommen.

Zwei 24 m hohe vollautomatische Regalbediengeräte bedienen jeweils zwei Gassen. Mithilfe zweier Querwagen können die Regalbediengeräte die Gassen wechseln.
Jede Gasse hat zur Erzielung der erforderlichen Flexibilität und Leistung einen eigenen Ein- und Auslagerbereich. Die Ware wird dann per LKW tourenoptimiert zum Kunden geliefert.

Kommissionieren direkt auf dem Regalbediengerät

Mit dem von Systraplan entwickelten Regalbediengeräten werden sowohl Pakete als auch Einzelplatten bewegt. Neben dem Transport von Paketen und  Einzelplatten findet das Kommissionieren direkt auf dem Regalbediengerät statt.

Ein zusätzlicher Bereich zum Kommissionieren ist daher nicht erforderlich. Restmengen verbleiben gleich im Lager. Dies spart Zeit, Platz, Energie und zusätzliche Fördermittel zum Kommissionieren.

Mit einer Gesamtlänge von 140 m und einer Breite von 40 m, das entspricht einer Grundfläche von 5.600 m², weist das Lager eine Kapazität von ca. 300.000 Platten auf.

Variables Handling extrem unterschiedlicher Lasten

Die Technik ist beeindruckend: Ganze Plattenpakete werden vom Regalbediengerät übernommen und einem Lagerplatz zugeordnet. Später entnehmen Teleskop-Saugarme die einzelnen Platten vom Stapel, um die Aufträge zu kommissionieren.

Regalbediengerät Plattenlager
Auslagerung über mehrere Etagen
Die Aufnahmemittel sind für unter-schiedlichste Plattenabmessungen vorbereitet und aufgebaut .

Die Abmessungen bewegen sich von 2.800 mm bis 5.800 mm in der Länge und 400 mm bis 2.500 mm in der Tiefe. Um einen möglichst hohen Füllungsgrad bzw. eine lückenfreie Belegungsdichte zu erreichen, müssen die Regalbediengeräte Streifenware mehrfach tief lagern können.  Das max. Stapelgewicht kann  5 t erreichen.

Beschädigungsfreier Umgang mit den Holzwerkstoffen

Einer der wichtigsten Vorteile ist der beschädigungsfreie Umgang mit den Holzwerkstoffen. Die empfindlichen Platten werden in kürzester Zeit sachgerecht für den Wiederverkauf vorbereitet. Dabei arbeitet das automatische Regalbediengerät kontinuierlich mit einer vergleichsweisen hohen Geschwindigkeit. Es dauert gerade einmal eine Viertelstunde, um eine Sendung aus 15 beliebigen Platten zusammenzustellen.

Zwei unabhängig voneinander arbeitende Hubplattformen und über 20% höhere Leistung

Im Unterschied zu den herkömmlichen Regalbediengeräten arbeitet dieses System mit zwei Hubplattformen, die unabhängig voneinander gesteuert werden. Beide Plattformen sind mit eigenen Hubantrieben und Lastaufnahmemitteln ausgestattet, die zu beiden Seiten des Ganges ausfahren können.

Das voneinander unabhängige Agieren ergibt eine um über 20% höhere Leistung gegenüber den herkömmlichen Systemen.

Direkte Anbindung an übergeordnetes PPS - System

Die EDV-Steuerung sorgt Datenbank-gestützt für schnellste Beschickung und Entnahme. Das erleichtert die ladungs-, paket- und stückweise Distribution.

Durch die direkte Anbindung des vollautomatischen Hochregallagers an das Warenwirtschaftssystem werden Bestand und Bestellwesen unmittelbar bei jeder Warenbewegung just in time abgeglichen. In einem ruhigen, störungssicheren Betrieb kann das Verkaufsteam jederzeit auf den aktuellen Plattenbestand zurückgreifen.

Stets aktuell abrufbare Lagerbestände

Das Systraplan Lagerverwaltungs- und -steuerungssystem ist auf Standard PCs unter dem Microsoft Betriebssystemen Windows NT®, Windows 2000 und XP einsetzbar und wurde mit dem 32-Bit-Entwicklungssystem Delphi erzeugt.

Dies gewährleistet die Erfüllung heutiger und zukünftiger Anforderungen hinsichtlich Systemarchitektur, Flexibilität und Anbindung an Standardsysteme und -software.

mMderne graphische Bedienoberfläche

Die Anwendung besitzt eine moderne graphische Bedienoberfläche. Die Bedienmasken sind übersichtlich und anwendungsorientiert gestaltet und intuitiv mit oder ohne Maus bedienbar. Alle Informationen werden in einer Standard-Datenbank verwaltet.
Weitere Informationen zum Neubau finden Sie auf der Homepage der Firma Carl Götz.

Vollständige Beschreibung des dazugehörigen Lagerverwaltungsprogramms, ...weiter >>


Lagerkonzept für einen großen Holzhändler

Hochregallagersysteme für Stapel, in Kombination mit einer tiefenoptimierten, leistungsfähigen Kommissionieranlage.

Im Regal werden Stapel unterschiedlicher Längen und Breiten gelagert.

Die Stapelbewegungen werden, abhängig von der Stapellänge, mit zwei oder mehr Teleskopen ausgeführt.



Je nach Plattenbreite werden ein, zwei oder drei Stapel parallel in ein Lagerfach gelegt.

Über ein Softwaremodul wird die Lagerkapazität regelmäßig optimiert, d.h. in Längsrichtung werden Stapel mit minimalem Abstand gelagert.

Die notwendigen Umlagerungsoperationen erfolgen während der Dunkelschicht.

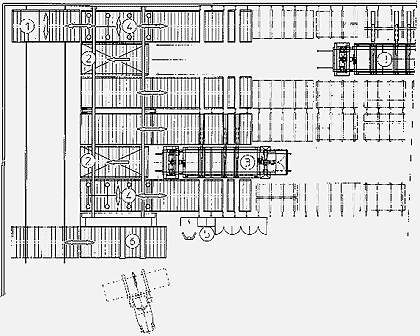

  1. Verschiebewagen
  2. Kommissionierplatz
  3. Regalbediengerät
  4. Vakuumtransporteur
  5. Schaltschrank mit Bedienterminal
  6. Einlagerung von Stapel


zurück zur Übersicht


Video:

Video-Download

Regalbediengerät während der Montage



Regalbediengerät Plattenlager
Aus- bzw. Einlagerbereich


Regalbediengerät auf Querverschiebewagen
